Как проверить читаемость указателя на макете в натуральную величину

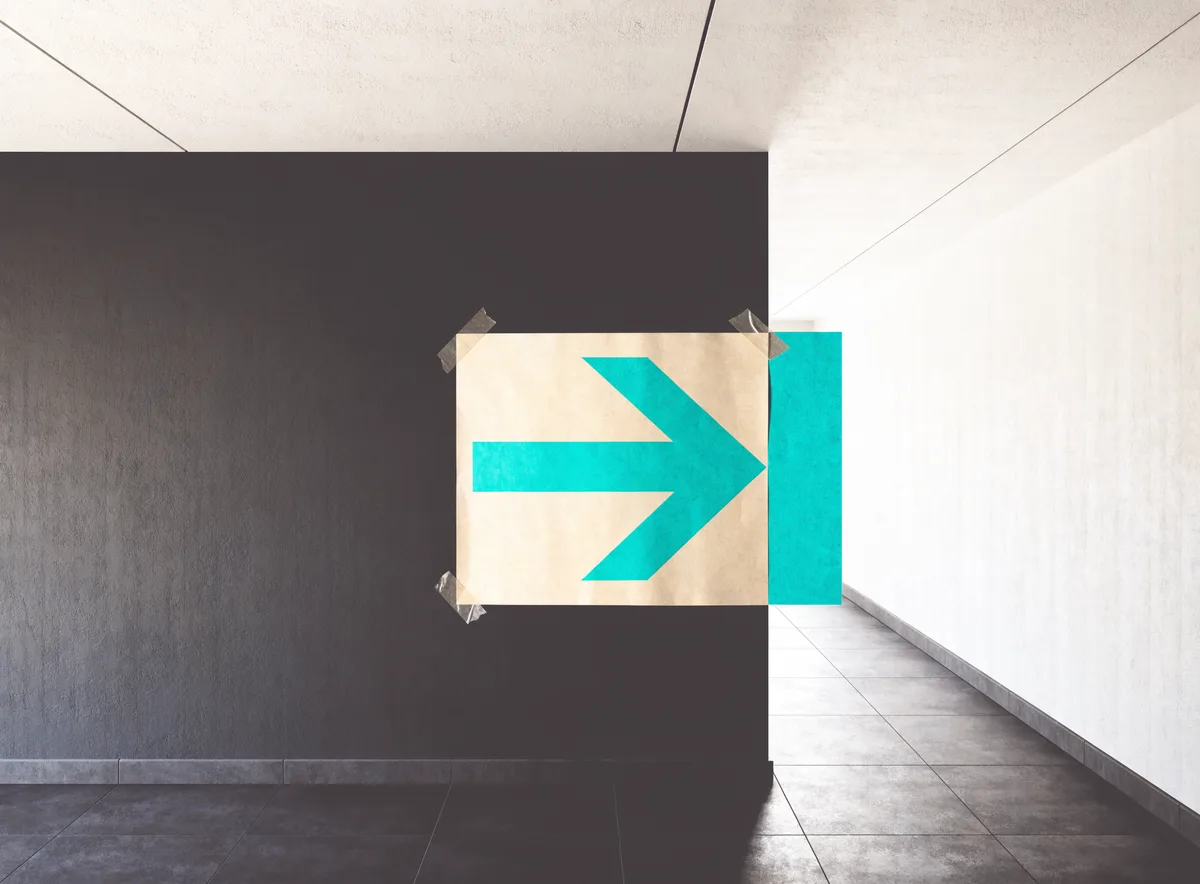

Чтобы проверить читаемость навигационного указателя до изготовления серии, подготовьте макет в натуральную величину и разместите его в предполагаемой точке. Посмотрите на него с реальных направлений подхода и при предусмотренном освещении. Записывайте, какую информацию человек заметил, понял и использовал для выбора пути.

Такая проверка помогает обнаружить конкретные проблемы макета и размещения. Она не устанавливает универсальный размер шрифта для всех зданий и не заменяет проектные требования. Условия обзора, материал, свет и задача указателя должны рассматриваться вместе.

Выберите макеты для проверки спорных решений

Для проверки не обязательно начинать со всех носителей сразу. Сначала определите, в каких решениях есть сомнения: длинная подпись, сложная развилка, несколько языковых версий, заметный блик или необычный ракурс. Затем выберите соответствующие позиции из ведомости.

Типовой макет полезен, если он представляет повторяющееся решение. Однако успешная проверка дверной таблички не подтверждает читаемость подвесного указателя в большом холле. Для другого способа размещения понадобится собственное наблюдение.

Сохраните код позиции и версию макета. Без них замечание «надпись слишком мелкая» легко отнести к другому файлу. Если сравниваете варианты, подпишите каждый и отметьте, чем они отличаются. Это позволит восстановить, какое решение было принято и при каких условиях.

Подготовьте место и условия просмотра

Макет должен иметь предусмотренный для проверки размер. При печати убедитесь, что программа не уменьшила его автоматически под лист. Если носитель собирается из нескольких листов, проверьте совпадение частей и итоговые габариты.

Отметьте предполагаемую точку установки и направление подхода. Посмотрите, когда указатель впервые становится виден и остаётся ли время выбрать нужное направление. Участник не должен специально искать табличку только потому, что вы заранее показали, где она находится.

По возможности проводите проверку при предусмотренном освещении и с окружающей отделкой. Если помещение ещё строится, зафиксируйте отличия. Белая бумага в пустом коридоре не показывает, как готовый носитель будет выглядеть рядом с вывесками, оборудованием или на другой поверхности.

Для окончательной оценки цвета, отражений и покрытия может потребоваться образец изделия. Бумажный макет решает часть задач, прежде всего компоновку и первичную проверку содержания. Свойства будущего материала из него не следуют.

Для вопросов, которые бумажный макет не показывает, согласуйте образец материала и крепления носителя.

Дайте участнику задачу посетителя

Попросите человека, который не знаком с проектом, найти определённое помещение или зону. Не объясняйте заранее принятую систему стрелок и названий: именно её понятность требуется оценить. Начальную точку выберите по реальному сценарию.

Во время прохода фиксируйте наблюдаемое действие. Участник прошёл мимо носителя, остановился перед развилкой, неверно прочитал название, выбрал другой коридор — это разные проблемы. Они требуют разных исправлений.

После прохода можно уточнить, что человек заметил и как понял обозначение. Ответ помогает разобраться в наблюдении, но не заменяет его. Если вопрос задать прямо перед поворотом, вы уже подскажете участнику обратить внимание на место, которое проверяете.

Не называйте отдельный проход доказательством эффективности всей системы. Для вывода о поведении посетителей нужны описанная методика и достаточные наблюдения. Здесь задача более прикладная: найти и исправить конкретные затруднения перед выпуском.

Заполните протокол проверки

Ниже шаблон записи. Его поля можно перенести в рабочую таблицу. Любые расстояния, размеры и результаты заполняются по фактической проверке, а не берутся из условного примера.

Разделяйте наблюдение и объяснение. Запись «Участник не посмотрел на указатель» ещё не доказывает, что причина в размере шрифта. Возможно, носитель оказался за пределами видимого участка или информация была нужна раньше. Для решения потребуется проверить это предположение.

Приложите фото с обозначенной точкой съёмки. Оно помогает другим участникам понять обстоятельства, хотя не воспроизводит полностью восприятие человеком. Если фотография сделана позже при другом свете, укажите это.

Исправляйте обнаруженную причину

Если участник прочитал текст, но не понял направление, проверьте стрелку, формулировку и связь с реальным проходом. Если название понятно только сотрудникам, обсудите его с заказчиком. Простое увеличение всех элементов не решит вопрос непонятного обозначения.

При недостаточной видимости оцените место, размер и окружение. После изменения повторите затронутый сценарий с актуальным макетом. Не обязательно заново проверять весь набор, если правка касается отдельной позиции, но связанные точки маршрута нужно учитывать.

Сохраните принятое решение в ведомости и файлах для изготовления. Протокол, оставшийся отдельно от рабочих макетов, не гарантирует, что замечание попадёт в производство.

Что передать после проверки

Соберите утверждённые макеты, заполненные протоколы и перечень открытых вопросов. Укажите, какие выводы сделаны по бумажным образцам, а какие — по готовому исполнению. Так участники будут понимать границы проверки.

После изготовления и установки проведите приёмку установленной навигации по актуальному комплекту документов.

Если навигация проектируется вместе с интерьером объекта, согласуйте момент повторного осмотра после появления важных элементов отделки. Общий порядок разработки системы описан в материале о навигации в здании.

В ELEMIKA можно обратиться с готовыми макетами и протоколом замечаний. На странице систем навигации представлен состав работ от разработки до изготовления и установки.

Рабочая таблица

Протокол проверки макета 1:1: скачать CSV. Это редактируемый шаблон; учебные строки, если они есть, нужно заменить данными вашего объекта. Файл можно открыть в Excel или другой программе для таблиц.
